Ультразвуковая лыжа и датчик высоты: когда оправдана система Big Sonic-Ski

Опубликовано: 16.07.2026

Если по машине непонятно, нужна обычная лыжа, датчик высоты или Big Sonic-Ski, лучше заранее передать данные по укладчику — специалисты ВМИГ помогут понять, какой вариант не создаст лишних проблем на объекте.

От струны к ультразвуку: как эволюционировало нивелирование

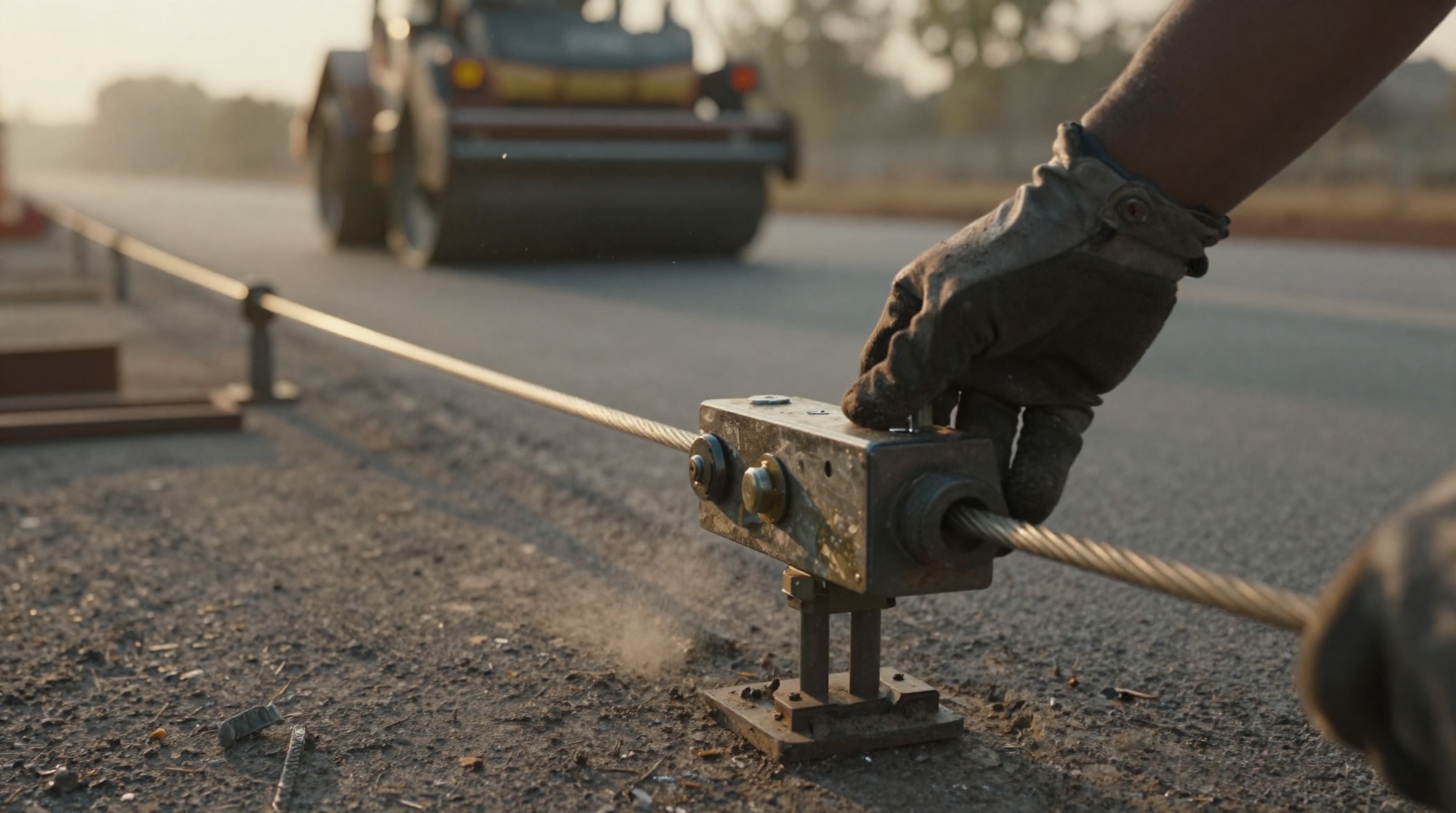

Долгие годы стандартом была натянутая струна — тонкий трос, который задавал эталонную высоту. Механический или оптический датчик скользил по ней, а электроника укладчика поддерживала заданное положение плиты. Метод рабочий, проверенный, но с очевидными ограничениями. Струну нужно натягивать через каждые 7–10 метров, следить за провисанием, защищать от ветра и случайных задеваний проходящей техникой. На широких проезжих частях приходится тянуть две-три параллельные линии, что умножая время подготовки.

Ультразвуковая лыжа решила часть этих проблем принципиально иначе. Вместо контакта с физической нитью она измеряет расстояние до существующей поверхности — старого асфальта, бетонного основания или грунта. Никаких колышков, натяжителей и людей, которые идут вдоль машины с рулеткой. Укладчик буквально считывает рельеф под собой и строит новое покрытие с заданной коррекцией.

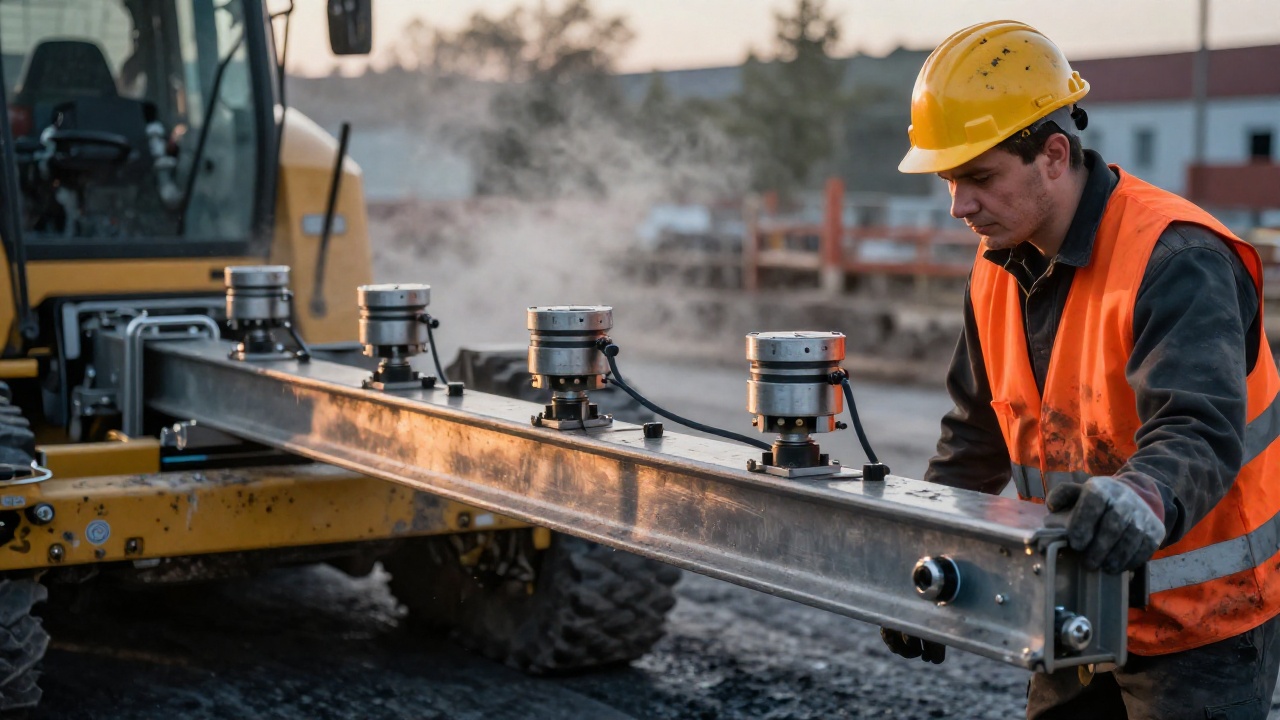

Как устроена ультразвуковая лыжа для асфальтоукладчика

Конструктивно это продольная балка, которая крепится спереди или сзади укладчика параллельно направлению движения. Вдоль балки установлены несколько ультразвуковых излучателей — обычно от трёх до пяти. Каждый из них непрерывно посылает сигнал вниз, ловит отражение и вычисляет расстояние до поверхности.

Ключевое отличие от одиночного датчика высоты — именно многоканальность. Один датчик видит только точку под собой. Если под ним оказался локальный бугор или яма, электроника отреагирует на это колебание, и плита укладчика дернётся. Лыжа же берёт несколько точек одновременно и усредняет их. Получается сглаженный, отфильтрованный профиль, который лишён резких выбросов.

Длина балки подбирается под задачу. На городских улицах с частыми колейцами часто достаточно короткой лыжи. На скоростных магистралях, где важна плавность на больших протяжённостях, ставят удлинённые версии — они работают как длинномерный фильтр, игнорируя коротковолновые неровности и передавая плите только общую кривизну дороги.

Датчик высоты: когда одного достаточно

Не стоит путать ультразвуковую лыжу с одиночным ультразвуковым датчиком высоты. Это разные инструменты для разных ситуаций. Датчик высоты — компактный блок, который крепится непосредственно к плите или башмаку укладчика и измеряет расстояние до опорной поверхности в одной точке.

Такое решение хорошо показывает себя при:

• ремонте с укладкой по ровному основанию, где нет выраженного волнообразного рельефа;
• работе на стыках, примыканиях и в стеснённых условиях, где длинная балка просто не помещается;
• укладке тонких слоёв поверх относительно ровного старого покрытия, когда задача — просто выдержать толщину, а не выправлять профиль.

Датчик высоты дешевле, проще в настройке и не требует такого же пространства вокруг машины. Но на неровных основаниях он будет повторять все колебания основание, что неизбежно отразится на качестве конечного слоя.

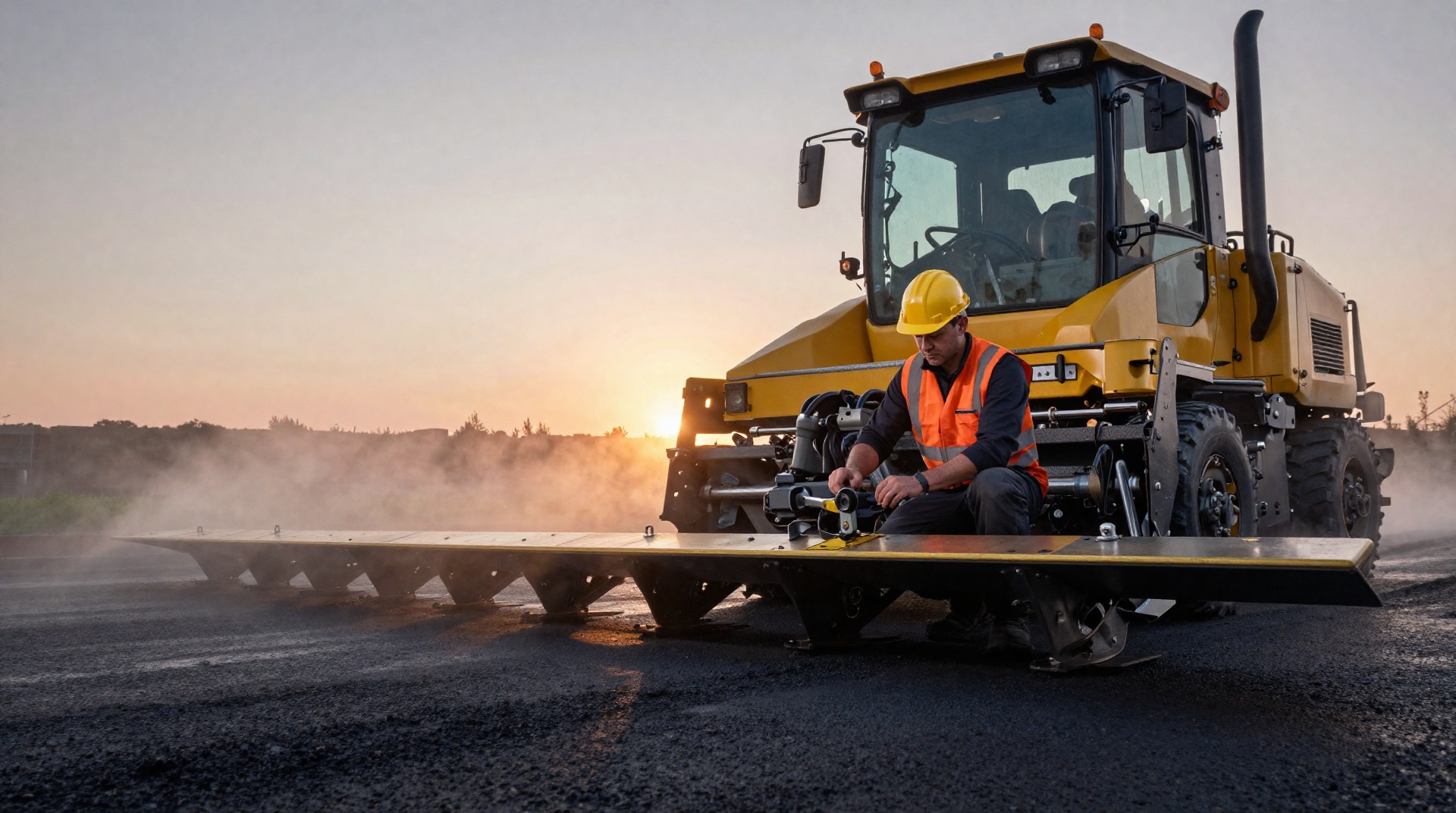

Big Sonic-Ski: что это и чем отличается от аналогов

Система Big Sonic-Ski от MOBA — это конкретная реализация ультразвуковой лыжи, которая получила широкое распространение на крупных объектах. Её особенность — в комбинации длины рабочей балки (до 13 метров) с количеством и расположением излучателей. При такой базе система способна «видеть» профиль протяжённостью в несколько десятков метров и принимать решение о положении плиты не на основе одной точки, а на основе интегральной картины.

Практически это означает, что укладчик может положить идеально ровный слой поверх основания, которое имеет плавные волны с длиной 15–20 метров. Струна такой волны не увидит вообще — она задаст плоскость по двум крайним точкам, и посередине слой окажется либо слишком тонким, либо слишком толстым. Одиночный датчик будет дёргаться. А длинная ультразвуковая лыжа распознает эту волну и скорректирует положение плиты так, чтобы компенсировать её.

Когда система Big Sonic-Ski оправдывает себя

Покупать или арендовать такую систему для каждого объекта неразумно. Есть чёткие сценарии, где она даёт ощутимый выигрыш.

Реконструкция скоростных дорог. Здесь требования к ровности по колее и по просвету под трёхметровой рейкой жёстко регламентированы. Основание после фрезерования часто имеет волнообразный профиль с длиной волны 10–30 метров — именно тот случай, когда струна бессильна, а ультразвуковая лыжа работает на полную.

Укладка на свежеуложенное основание. Когда нижний слой лежит от другой машины и ещё не набрал стабильности, опираться на него нужно максимально бережно. Лыжа распределяет «внимание» по большой площади и не реагирует на локальные осадки только что уложенного материала.

Широкие проезжие части без разделительных полос. При ширине укладки 8–12 метров натяжка струны превращается в отдельную сложную операцию. Лыжа освобождает от этой необходимости полностью.

Ночная работа и работа в условиях ограниченной видимости. Ультразвук не зависит от освещённости, в отличие от лазерных и оптических систем. Это не главный аргумент в пользу лыжи, но приятное дополнение при круглосуточных сменах.

Сравнение вариантов: краткая сводка

Критерий Струна Датчик высоты Big Sonic-Ski Точность на ровном основании Высокая Высокая Высокая Работа по волнистому основанию Низкая Низкая Высокая Скорость подготовки к укладке Низкая Высокая Высокая Зависимость от погодных условий Высокая (ветер) Низкая Низкая Стоимость оборудования Низкая Низкая Высокая Ширина захвата без перестановки До 10 м Точка До 13 м и более

На что обратить внимание при выборе

Если решение о переходе на ультразвуковое нивелирование принято, стоит учесть несколько практических моментов. Совместимость с моделью укладчика — не все системы одинаково легко интегрируются в машины разных производителей и лет выпуска. Наличие сервисной поддержки в регионе — лыжа содержит прецизионные ультразвуковые преобразователи, и при их выходе из строя простой машины обойдётся дорого.

Отдельный вопрос — калибровка и настройка фильтров. Ультразвуковая лыжа не работает «из коробки» идеально для любого основания. Нужна грамотная настройка коэффициентов сглаживания, чувствительности и скорости реакции. На одном объекте нужна агрессивная коррекция, на другом — мягкая, чтобы не внести искусственные искажения. Это требует квалификации оператора, который понимает логику работы системы, а не просто нажимает кнопки автопилота.

Итог без шаблонных фраз

Выбор между струной, одиночным датчиком высоты и ультразвуковой лыжей — это не вопрос престижа или моды. Это чисто инженерное решение, которое зависит от состояния основания, ширины захвата, требований к ровности и бюджета на подготовку участка. Струна остаётся рабочим инструментом для небольших объёмов и простых условий. Датчик высоты — экономичный выбор для локальных ремонтов. А система вроде Big Sonic-Ski раскрывает себя там, где основание имеет сложный профиль, ширина укладки велика, а цена ошибки — повторный фрезеровочный проход или штраф за срыв сроков.
